1、防火隔板施工

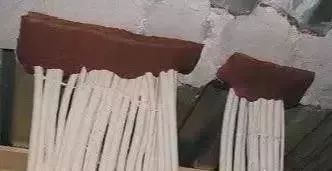

b) 在支架托臂上设置两付专用挂钩螺栓,使隔板与电缆支(托)架固定牢固;并使隔板垂直或平行于支架,整体应确保在同一水平面上。螺栓头外露不宜过长, 并应采用专用垫片,如图所示。
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/1mF9ibt3jic0n0Gbk57a3EDazcxNpZ2engbPySAuGhvFVBfcl6wwYvalAwz07Jzyib2YKibBBFY5VWJbP9Jl1wmJNA/640?wx_fmt=jpeg&wxfrom=13&tp=wxpic)
电缆桥架的防火隔板

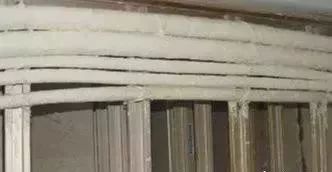

c) 隔板间联接处应留有50mm左右的搭接,用螺栓固定,并采用专用垫片。安装的工艺缺口及缝隙较大部位应用有机防火材料封堵。

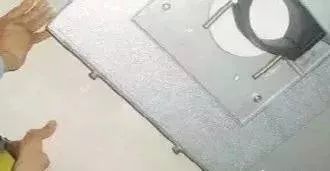

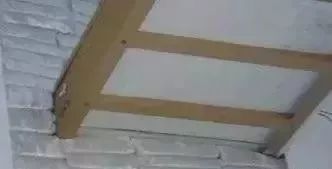

d) 用隔板封堵孔洞时应固定牢固、保持平整,固定方法应符合设计要求,如图所示。
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/1mF9ibt3jic0n0Gbk57a3EDazcxNpZ2engCYAeMeH0O8JQmPRXKicheKdLznNFfxGrrRAiak64xoYtvK7TOv96ApPQ/640?wx_fmt=jpeg&wxfrom=13&tp=wxpic)
封堵隔板的固定
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/1mF9ibt3jic0n0Gbk57a3EDazcxNpZ2engAr7EV9B1MTrwvFGFumhWWbV7aKIdttHVoNTGMeXtfl91vtBadGHPHQ/640?wx_fmt=jpeg&tp=wxpic&wxfrom=5&wx_lazy=1&wx_co=1)
封堵隔板的固定
a) 施工时应将有机防火堵料密嵌于需封堵的孔隙中,如图所示。
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/1mF9ibt3jic0n0Gbk57a3EDazcxNpZ2engk2iaUK97sIkVKuiaZXhFPUBbWOUiaDfhJhkqD1tefH99OUraXH3nc2l1A/640?wx_fmt=jpeg&tp=wxpic&wxfrom=5&wx_lazy=1&wx_co=1)
有机防火堵料
b) 按设计要求需在电缆周围包裹一层有机防火堵料时,应包裹均匀密实,如图所示。
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/1mF9ibt3jic0n0Gbk57a3EDazcxNpZ2enga5F16vzRicyxO7ABn40WXBD42ADrpIq5K6sZfaNnPF6zicicmzLxE359g/640?wx_fmt=jpeg&tp=wxpic&wxfrom=5&wx_lazy=1&wx_co=1)
有机防火堵料

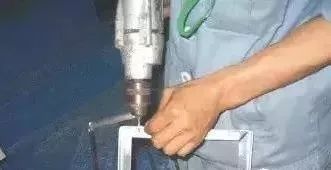

c) 用隔板与有机防火堵料配合封堵时,有机防火堵料应略高于隔板,高出部分要求形状规则,可采用铝合金边框定型,如图所示。
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/1mF9ibt3jic0n0Gbk57a3EDazcxNpZ2eng7DxAQick6lAvSSYjq7bwaic9qCicSnH03vqibGZsUFmOMcsgSFaZasKqlg/640?wx_fmt=jpeg&tp=wxpic&wxfrom=5&wx_lazy=1&wx_co=1)

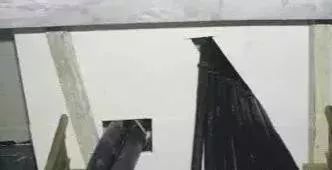

d) 电缆预留孔和电缆保护管两端口应采用有机堵料封堵严实,堵料嵌入管口的深度不应小于50mm,预留孔封堵应平整,如图所示。
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/1mF9ibt3jic0n0Gbk57a3EDazcxNpZ2engremvNa6uu25T6fR1rSec8iajqwJICVOpanI4pCdXZ6sCkhu45J2tDlQ/640?wx_fmt=jpeg&tp=wxpic&wxfrom=5&wx_lazy=1&wx_co=1)
保护管端口

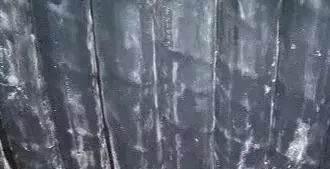

a) 根据需封堵孔洞的大小,严格按产品说明的要求进行施工。当孔洞面积大于0.2m,且可能行人的地方应采用无机隔板做加强底板。b) 用无机防火堵料构筑阻火墙时,应达到光洁平滑,无边角、毛刺。c) 阻火墙应设置在电缆支(托)架处,构筑要牢固;并应设电缆预留孔,底部设排水孔洞。a) 安装前对电缆作必要的整理,并检查防火包有无破损,不得使用破损的防火包。b) 在电缆周围裹一层有机防火堵料,将防火包平整地嵌入空隙中,防火包应交叉堆砌,如图所示。
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/1mF9ibt3jic0n0Gbk57a3EDazcxNpZ2engbnBVdbyYQxqIAplKqiaxGabp9IlLB67KYrO7wY6cs0eDXJ70VGg8ykA/640?wx_fmt=jpeg&tp=wxpic&wxfrom=5&wx_lazy=1&wx_co=1)
桥架防火包

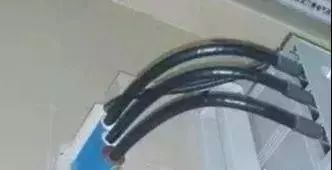

c) 防火包在电缆竖井处使用时,应先在竖井孔下端放置一块与洞口大小相同的防火隔板,同时防火包的码放一定要密实,如图所示。![图片](https://mmbiz.qpic.cn/mmbiz_jpg/1mF9ibt3jic0n0Gbk57a3EDazcxNpZ2engCEuDXohtz3XJlFIfoZoGS6ibsFXXlCBuiaOtccL8VrgmSHfoC4I3E8Kg/640?wx_fmt=jpeg&tp=wxpic&wxfrom=5&wx_lazy=1&wx_co=1)
d) 当用防火包构筑阻火墙时,阻火墙壁底部应用砖砌筑支墩。如图所示。
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/1mF9ibt3jic0n0Gbk57a3EDazcxNpZ2engbo28FgzSgsfJuOv1udJjLc28axEibnlpmcYEuGwia2TictpVRrZXKARvg/640?wx_fmt=jpeg&tp=wxpic&wxfrom=5&wx_lazy=1&wx_co=1)
施工前应进行电缆整理,并按产品说明要求进行施工,允许多根小截面电缆成束缠绕自粘性防火包带,端部缝隙应用有机防火堵料封堵严实。a) 施工前清除电缆表面的灰尘和油污。涂刷前,将涂料搅拌均匀(按一定比例调和)并控制合适的稠度。b) 涂刷水平敷设的电缆时,应沿着电缆的走向均匀涂刷;对于垂直敷设的电缆,宜自上而下涂刷,涂刷次数要求为2到3次,厚度为1mm,厚度应均匀一致,每次涂刷的间隔时间不得少于规定时间,具体参见涂料技术指标的规定,如图所示。
![图片](https://mmbiz.qpic.cn/mmbiz_jpg/1mF9ibt3jic0n0Gbk57a3EDazcxNpZ2engicPoRGue7vH8ptImXBfqCe8w8slzADWnLPTJvIxdWRgI9xiaG8Lbwa7A/640?wx_fmt=jpeg&tp=wxpic&wxfrom=5&wx_lazy=1&wx_co=1)
c) 遇电缆密集或成束敷设时,应逐根涂刷,不得漏涂。
![图片](/uploadfile/202406/f27507a6c6ea1e8.jpg)
桥架上涂刷防火涂料的电缆
